Dieses Kapitel zeigt die einzelnen Baugruppen.
Die Struktur der einzelnen Kapitel folgt dem Baugruppenaufbau.

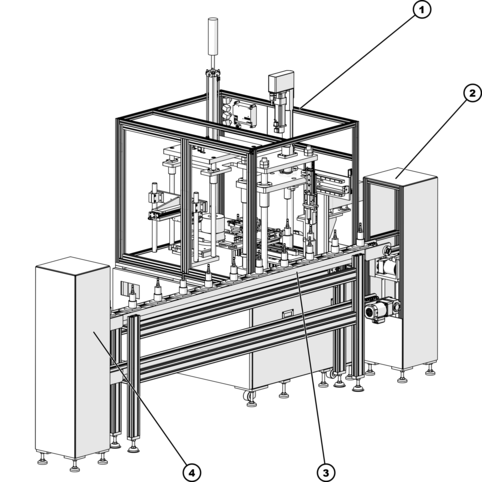

Baugruppenübersicht

- 1
-
Press-Fitting-Maschine
- 2
-
Hebestation Werkzeugträger
- 3
-
Transportband Werkzeugträger
- 4
-
Senkstation Werkzeugträger

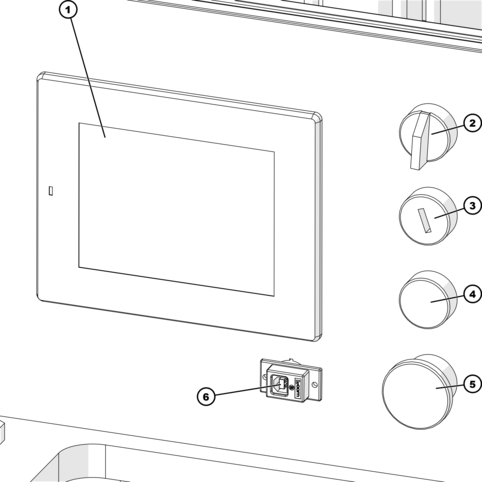

Bedienteil

- 1
-
Bildschirm
- 2
-
Wahlschalter [Automatik/Hand]
- 3
-
Schlüsselschalter [Einrichtbetrieb]
- 4
-
Taster [NOT-HALT quittieren]
- 5
-
NOT-HALT-Taster
- 6
-
USB-Schnittstelle
Türüberwachung
Türsicherheitsschalter
Türsicherheitsschalter
Überwachungsschalter der Schutztüren. Dieses Teil darf nicht verändert oder entfernt werden! Die Tür lässt sich nur öffnen, wenn alle Achsen und Spindeln stehen. Beim Öffnen einer Schutztür während des Betriebs der Maschine, werden alle Achsen in den sicheren Betriebshalt versetzt.
Netztrenneinrichtung (Hauptschalter)

-
In Schalterstellung [On] ist die Maschine mit der Stromversorgung verbunden und betriebsbereit. Es werden jedoch noch keine Funktionen ausgeführt!
-
In Schalterstellung [Off] ist die Maschine abgeschaltet und nicht betriebsbereit.








GEFAHR


Nach dem Trennen der Maschine von der elektrischen Versorgung mittels des Hauptschalters liegt weiterhin lebensbedrohende Spannung an folgenden Teilen:
-
an der Zuleitung
-
an den Eingangsklemmen im Schaltschrank
-
am Hauptschalter
-
vor dem Hauptschalter
-
gegebenenfalls an den Nebenaggregaten
-
an der Absauganlage
-
am Lichtschalter
Der Zugang zum Schaltschrank ist nur autorisiertem Personal (Elektrofachkraft) gestattet.
